透光性遮音板 ポリカーボネート透光パネル(性能区分Ⅰ~Ⅴ対応品)

一般品と比較して、遮音性能や耐風荷重性能、耐燃焼性能を高めた仕様の透光パネルです。
より効果的な騒音対策や、より高い安全性能が求められる箇所に活躍します。

主な特長

上下枠のかん合形状により、統一型吸音パネルと組み合わせて設置可能です。
金属製遮音板と同等以上の高い遮音性能を有しています。
視界をさえぎる枠が少ない大きな開口サイズを実現しましたので、眺望性に優れています。
車両火災を想定した耐燃性試験(ガソリン法・バーナー法)をクリアしています。
支柱間へ落し込み、固定金具打ち込みのみの簡単施工です。

仕様

材料規格

製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
日鉄サイレンスエス®
ポリカーボネート透光パネル
(性能区分Ⅰ・Ⅱ・Ⅳ対応品)
2mスパン用
1,000×95×1,960
2,000×95×1,960
36.0
60.5
透明板: ポリカーボネート板 JIS K 6735 t=8.0mm
 表面処理 両面耐候処理
横枠,縦枠,中枠,押縁:
 アルミニウム合金押出形材 JIS H 4100 A6063S-T5
 表面処理 陽極酸化塗装複合皮膜 B種
 (※中枠は4mスパンのみ)
4mスパン用
1,000×95×3,960
2,000×95×3,960
70.3
118.4
日鉄サイレンスエス®
ポリカーボネート透光パネル
(性能区分Ⅲ・Ⅴ対応品)
2mスパン用
1,000×95×1,960
2,000×95×1,960
44.4
78.2
透明板: ポリカーボネート板 JIS K 6735 t=12.0mm
 表面処理 両面耐候処理
横枠: アルミニウム合金押出形材 JIS H 4100 A6063S-T5
 またはA6N01S-T5(※2m×4mのみ)
 表面処理 陽極酸化塗装複合皮膜 B種
縦枠,押縁:
 アルミニウム合金押出形材 JIS H 4100 A6063S-T5
 表面処理 陽極酸化塗装複合皮膜 B種
4mスパン用
1,000×95×3,960
2,000×95×3,960
85.3
148.7

※落下防止対策が必要な場合はアイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。

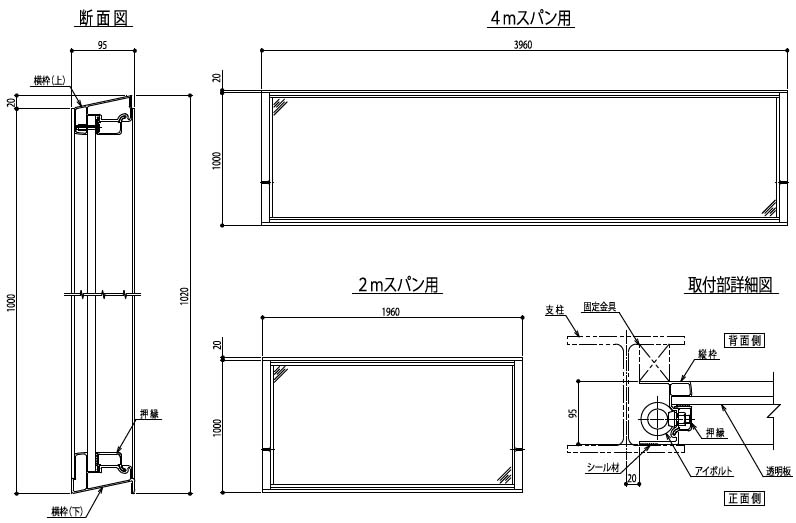

製品図

音響試験データ

残響室法吸音率(ポリカ8t) < 音響透過損失(ポリカ12t)

測定場所:東京都立産業技術研究センター

設置例
