防音製品金属製吸音パネル
サイレンスエスⓇ統一型
全国各地の高速道路や一般道路、工場など様々な場面で採用されている吸音パネルです。
40年以上にわたる設置実績があり、騒音対策のスタンダードとして使用されています。
主な特長
■ルーバー状に開口された前面板に、背面板と吸音材、空気層の最適な組み合わせで、吸音性能と遮音性能を発揮します。
■耐久性と耐候性に優れた材料を使用しています。
■風荷重2.0kN/㎡に耐えうる構造です。
■パネルを支柱間に落とし込み、専用の固定金具を打ち込むだけで設置が完了します。
■リサイクル可能なポリエステル繊維吸音材を使用しています。
主要諸元

2mスパン用 500H×95T×1960L 約27㎏/枚
4mスパン用 500H×95T×3960L 約51㎏/枚
正面板: アルミニウム合金板 JIS H 4000 A5052P 1.0㎜厚
吸音材: ポリエステル繊維成形品(ポリエステル繊維表皮材被覆) 50㎜厚
背面板: 高耐候性めっき鋼板 JIS G 3323 SGMH400-K27 1.6㎜厚
側面板: 背面板に同じ
●落下防止対策(ワイヤ方式)が必要な場合は、パネル側面にアイボルトが付属します。イメージはアイボルト付き。●端尺や異形、彩色仕様などの特殊品についてはご相談ください。●パネルの設置には専用の固定金具が必要となります。●支柱や基礎材料は製品に含まれません。
製品図

音響性能
残響室法吸音率 | 音響透過損失 |
---|---|
![]() |
![]() |
●は、標準規格における400Hzと1000Hzでの要求値を表します。
測定場所:(一財)小林理学研究所(20018-20518)

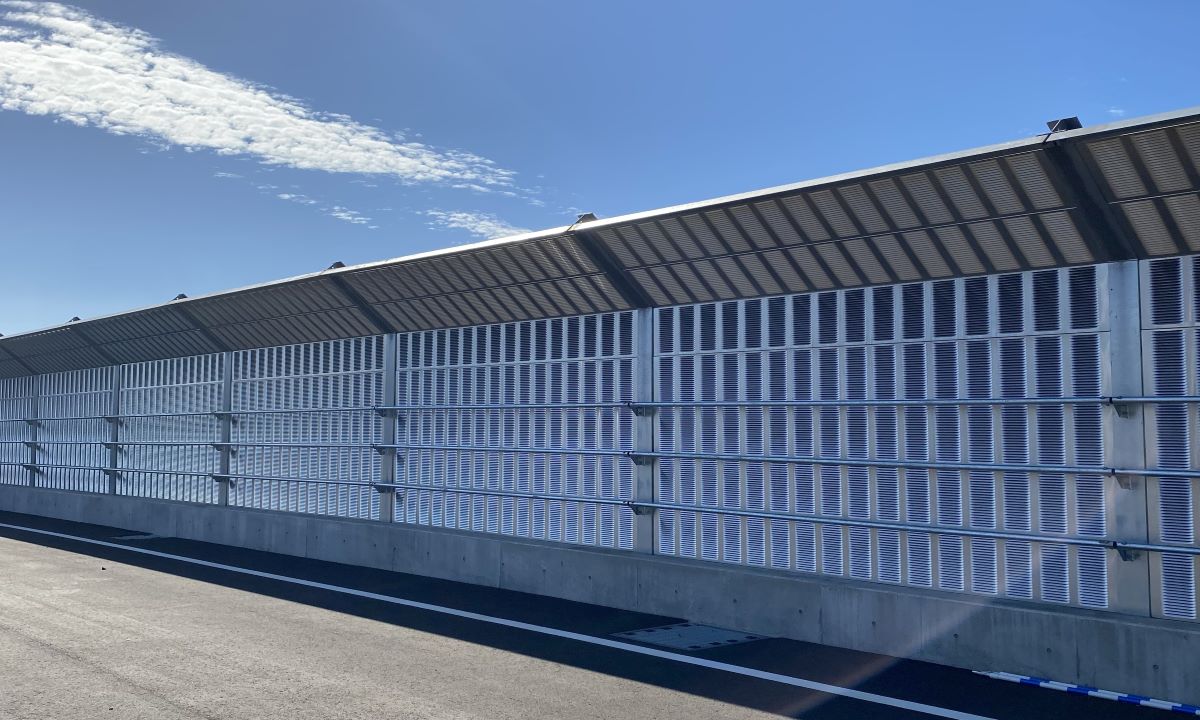

設置事例
