防音製品微細多孔吸音パネル
エコキューオンクリアⓇ低層型
沿道への自動車騒音を低減させる透過性のある吸音パネルです。交差点や歩道乗り入れ部での見通しを確保し安全性を高めます。
主な特長
■既設・新設を問わず、さまざまな種類の車両用防護柵に取り付けるとができます。
■風荷重2.0kN/㎡に耐えうる構造です。
■吸音性能を持たない遮音タイプも選択できます。この場合の透明板は、5㎜または8㎜厚の無孔ポリカーボネート板となります。
主要諸元
独立型 825H×95T×2820L 約57㎏/枚
透明板： 前）ポリカーボネート板 JIS K6735 2㎜厚 両面耐候処理 スモールパンチング加工
後）ポリカーボネート板 JIS K6735 8㎜厚 両面耐候処理
吸音膜： ポリカーボネート板 スモールパンチング加工
横 枠： アルミニウム合金押出形材 JIS H 4100 A6005CSS-T5 塗装仕上げ
縦 枠： アルミニウム合金押出形材 JIS H 4100 A6063S-T5 塗装仕上げ
●端尺や異形、彩色仕様などの特殊品についてはご相談ください。●製品に車両用防護柵や支柱、基礎材料は含まれません。

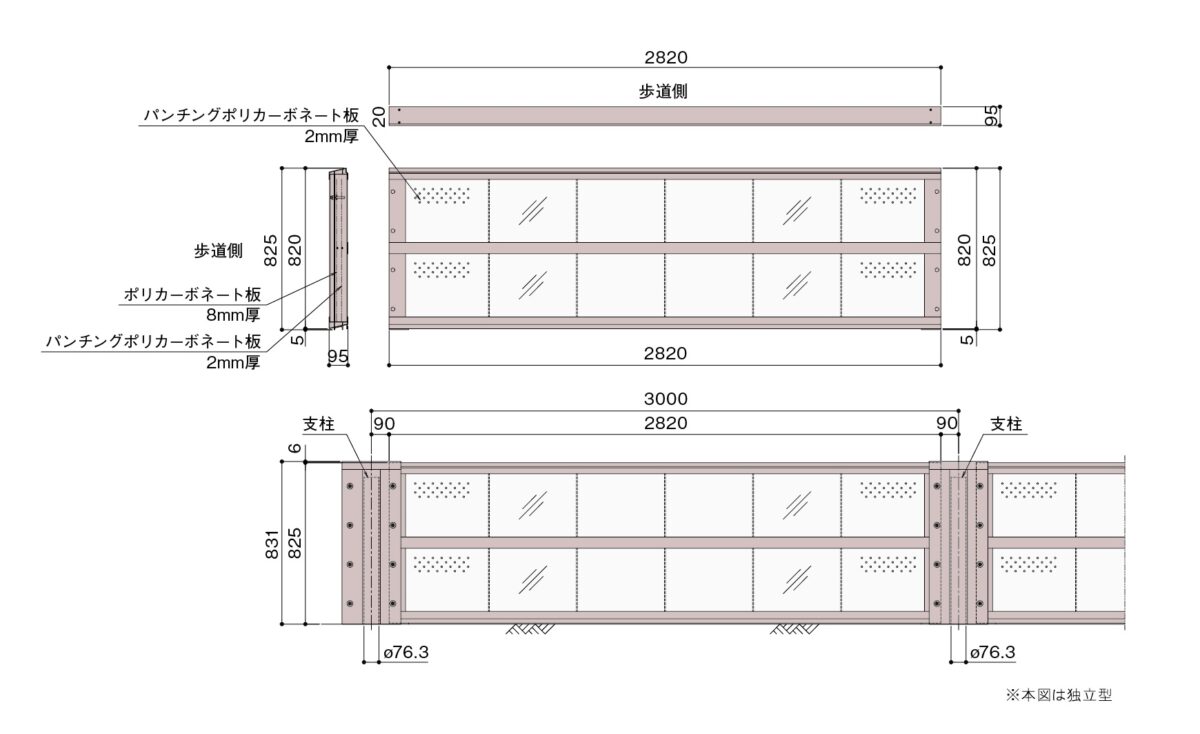

製品図
| 高さ | 種別 | 車両用防護柵 | 支柱寸法 | 支柱間隔 |
| H=800 | 独立型 | － | φ76.3*3.2 | 3000 |
| 車両用防護柵併設型 | A種 | φ139.8*4.5 | ||
| Ｂ種 | φ114.3*4.5 | |||
| Ｃ種 | φ114.3*4.5 |

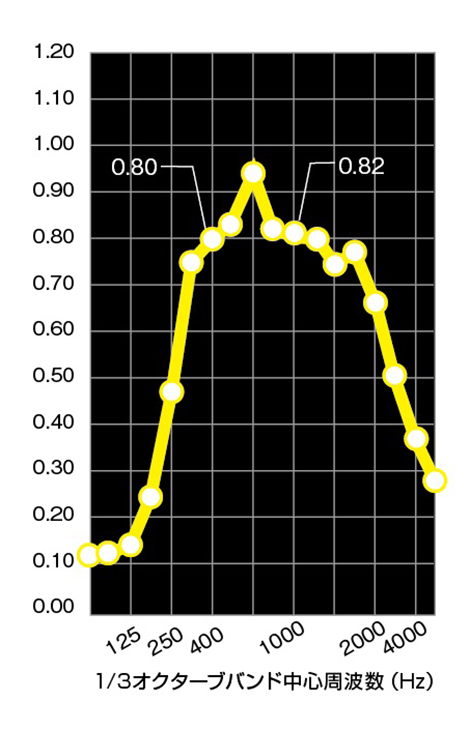

音響性能
| 残響室法吸音率 | 音響透過損失 |
|---|---|
 |
 |
測定場所：(一財)小林理学研究所（11037-11565）
設置事例

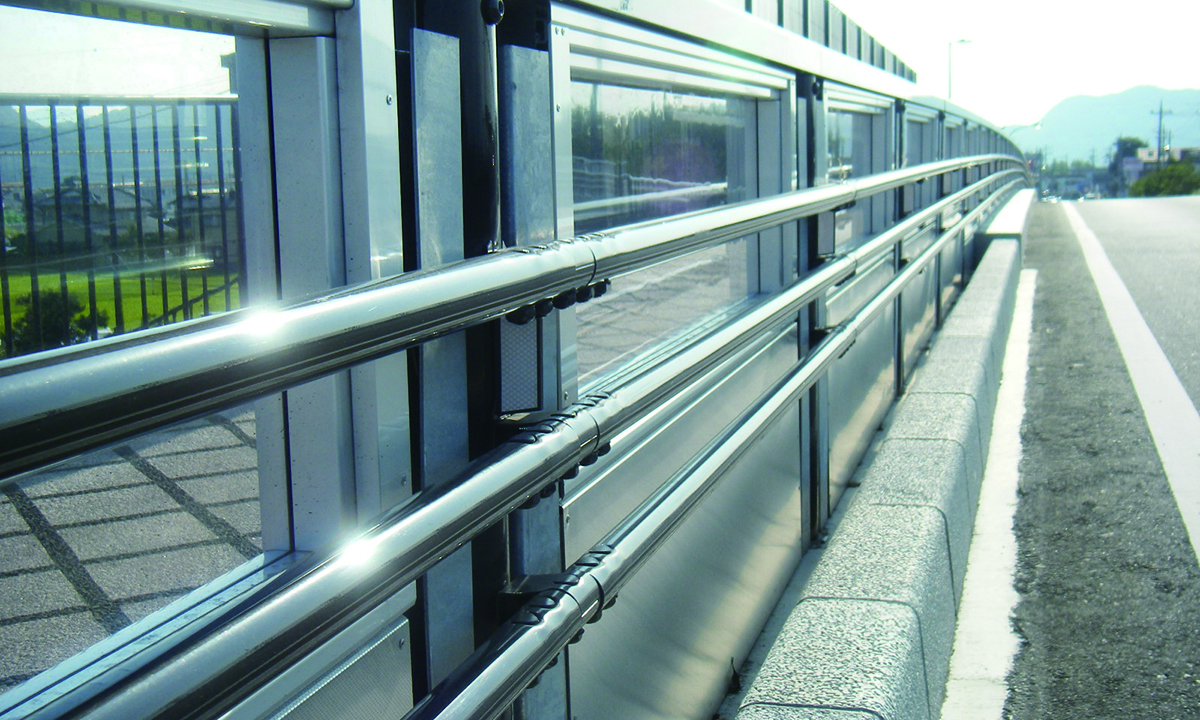

- 防護柵併設型でのエコキューオン低層型との組み合わせ

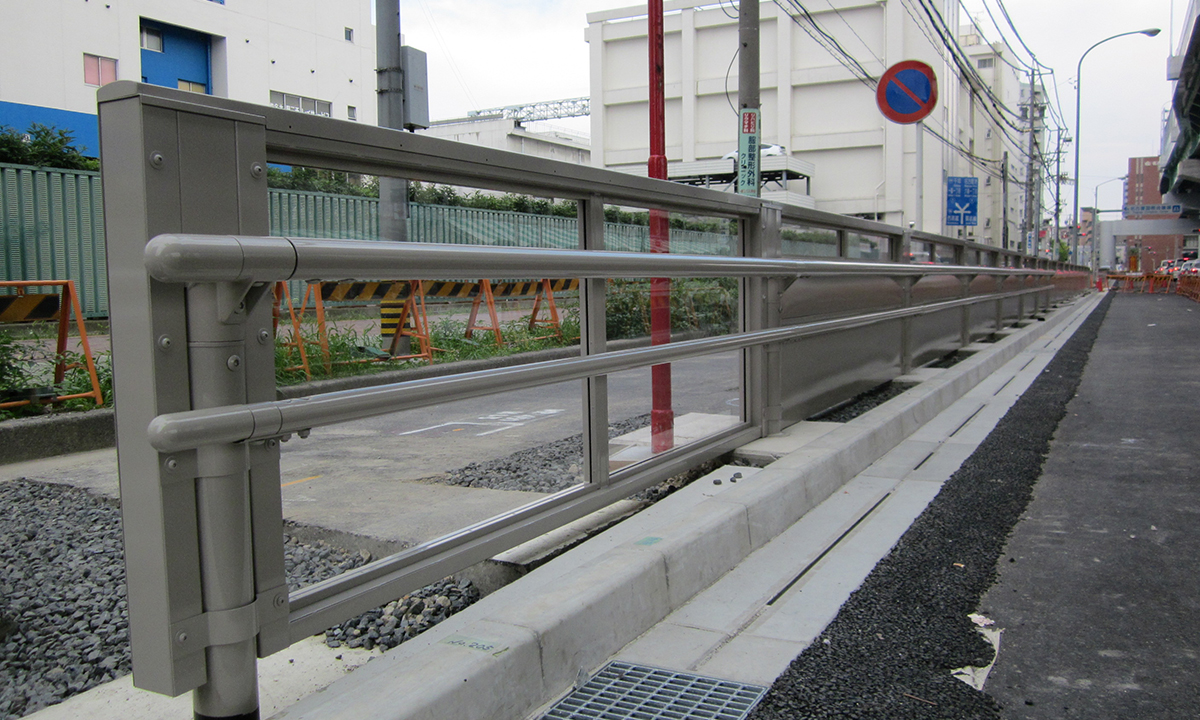

- 防護柵併設型でのエコキューオン低層型との上下組み合わせ

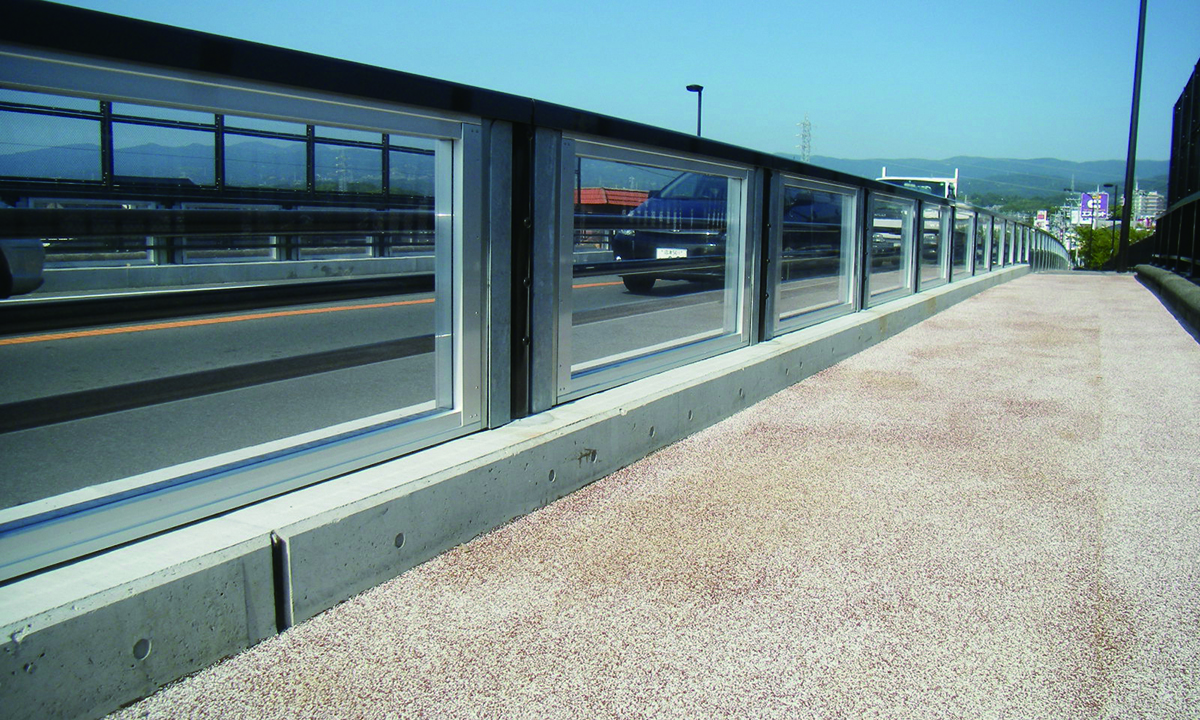

- 独立型の遮音タイプ（無孔ポリカ）
