防災製品落石防護工

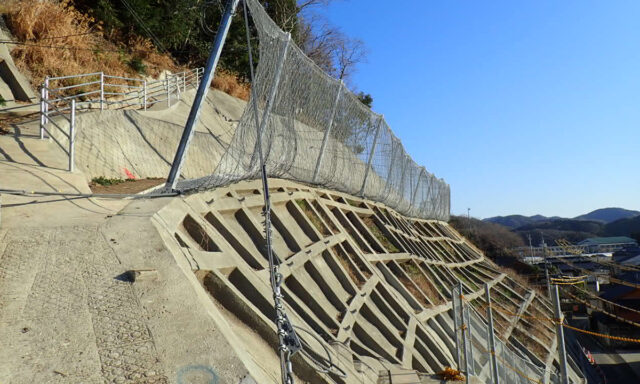

ハイジュールネット(崩壊土砂対応型)

近年多発している崩壊土砂による災害を防止するため、ハイジュールネットの落石捕捉システムを応用して、 崩壊土砂対応型ハイジュールネットを開発しました。

建設技術審査証明:建設機械施工技術(建審証第0801号)
旧NETIS登録番号:QS-080010-V  「平成30年度評価促進技術」

製品特長

土砂の流出を最小限に抑えます。

崩壊した土砂を強靭で柔軟なケーブルネットで捕捉し、すり抜け防止の金網により、土砂の流出を最小限に抑えます。

また、小規模な土石流にも対応が可能です。

100~200kN/㎡対応

型式
有効柵高(m)
衝撃力
(kN/㎡)
(t/㎡)
HJD-200 3.0、3.5、4.0、4.5、

5.0、5.5、6.0

200 20
HJD-150 150 15
HJD-100 100 10

崩壊土砂条件に応じて柵高および支柱間隔を設計します。
崩壊土砂の衝撃力に応じた3種類(200kN/㎡、150kN/㎡、100kN/㎡)の型式があります

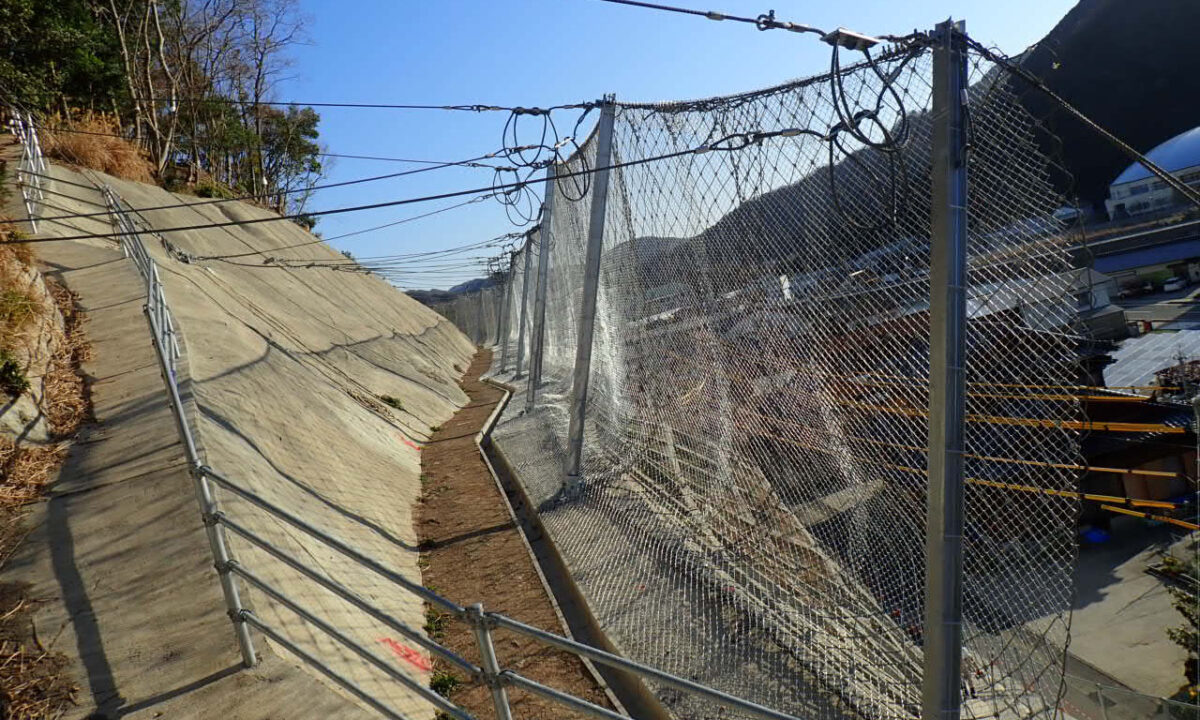

強靭なケーブルネットを使用

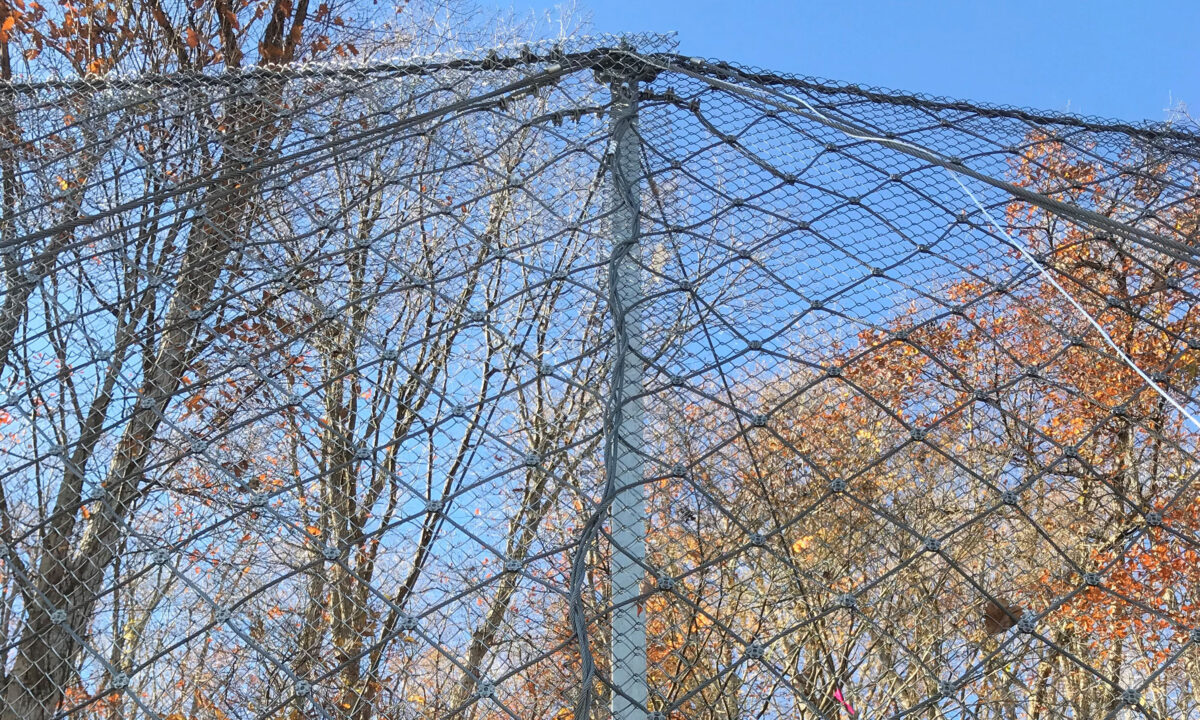

1本のワイヤロープを特殊な手順で格子状に形成し、ワイヤロープの交点をクリップ金具で、しっかりと締結したケーブルネットを使用しています。

ブレーキエレメントがエネルギーを吸収

衝撃力を吸収するブレーキエレメントは、作動量に関して十分に余力のある性能を有しています。

自然に優しい工法

斜面上で大がかりな基礎を必要としません。

維持・補修が容易

一度土砂を受けても、現地にて簡易な補修で機能を回復いたします。
不具合のネットを全面取り替えには及びません。

優れた支柱構造

支柱の固定部は、ピン構造となっており、支柱に直接衝撃が加わっても、ピンボルトがせん断し、システムを維持する柔構造になっています。

地盤に応じたアンカーを選択可能

地盤状況に応じアンカー材は実験データを基にして、計算により定着長を定めます。

エネルギー吸収システム

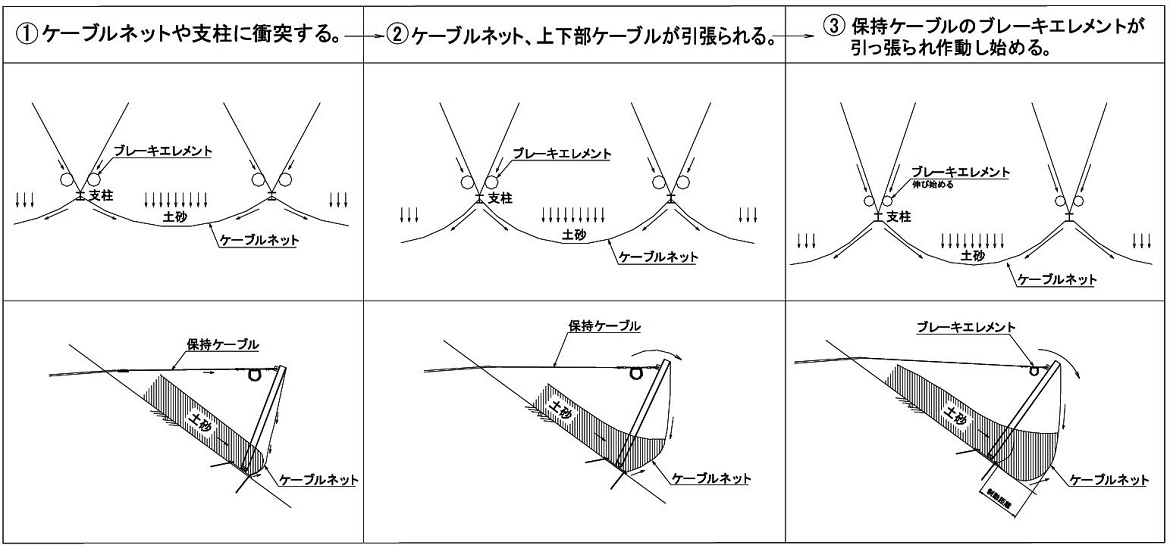

崩壊土砂のエネルギーは柵全体のシステムで吸収します。主にケーブルネットと金網、両端部および保持ケーブルに設置したブレーキエレメントによってその効果が発揮されます。

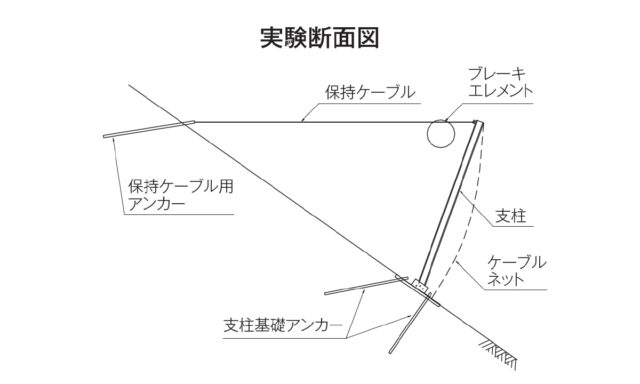

実験画像

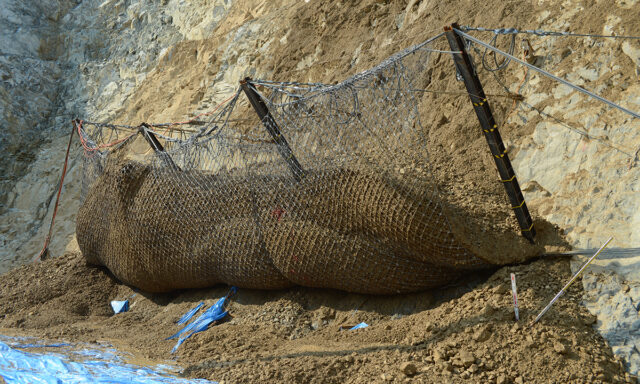

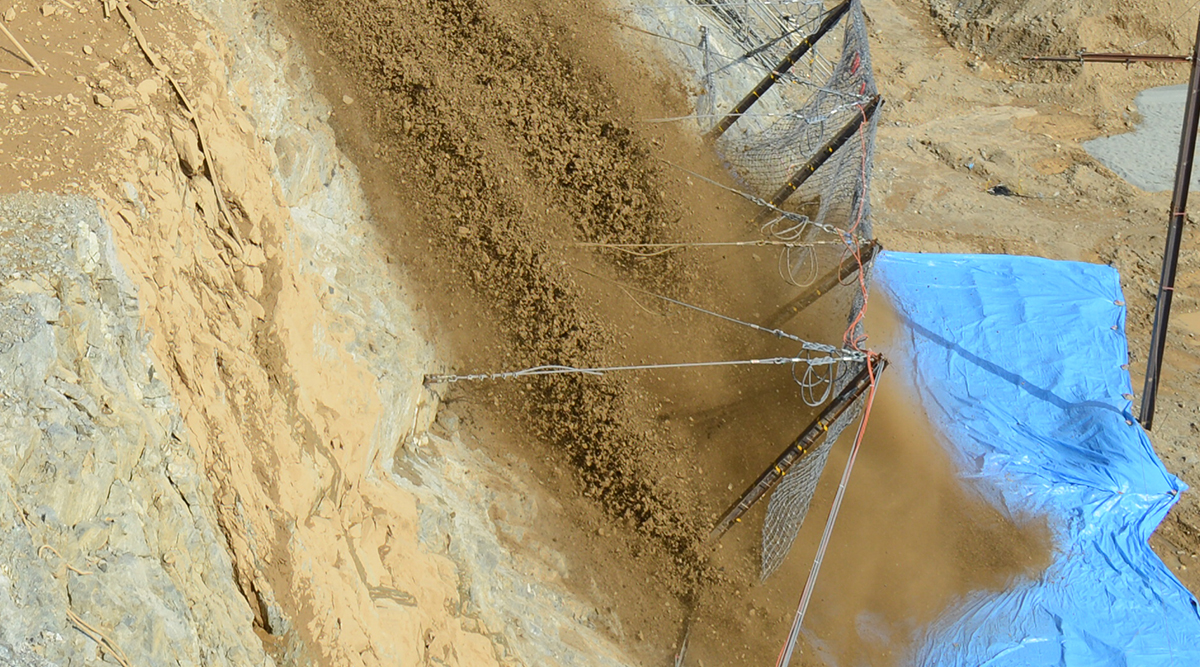

斜面高さ23mの位置から約100t(50㎥)の土砂を3回落下させ、合計約300t(150㎥)の崩壊土砂を捕捉する事を確認しました。

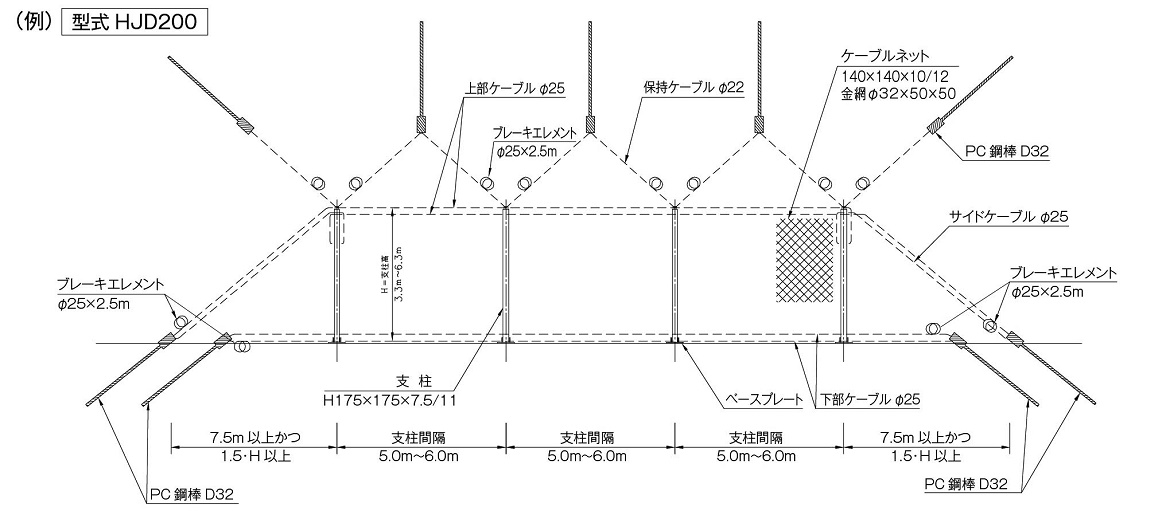

構造(システム)

関連リンク

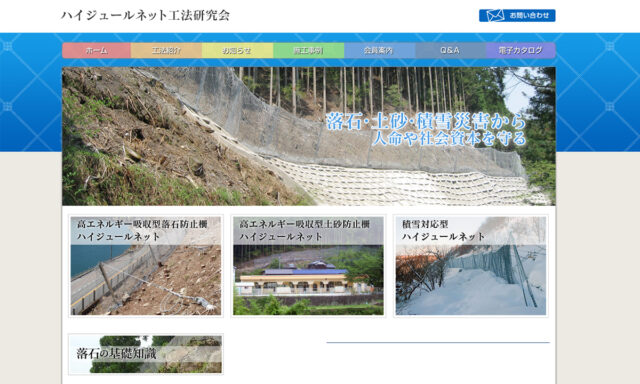

ハイジュールネット工法研究会

ハイジュールネット工法の普及と、施工技術の向上を図ることにより、品質の確保と落石による災害から財産や社会資本を守り、環境に配慮した工事の実現に寄与することを目的とした会です。
(カタログのダウンロードは研究会サイトからダウンロードできます。)
