防音製品金属製吸音パネル

■背面板を彩色仕様にすることで景観にも配慮できます。
■風荷重3.0kN/㎡※に耐えうるパネルです。
■固定方法は、固定金具式とジャッキボルト式から選択できます。
■薄型はパネル厚が55㎜で支柱サイズH-100×100にも設置可能です。
■吸音材にはリサイクル可能なポリエステル繊維を採用しています。

標準型（KT-95）
500H×95T×1960L　約29㎏/枚
500H×95T×3960L　約56㎏/枚

薄　型（KT-55）
500H×55T×1960L　約25㎏/枚

正面板： アルミニウム合金板　JIS H 4000 A5052P　1.0㎜厚
または　高耐候性めっき鋼板　JIS G 3323 SGMCD2-K27　0.6㎜厚
吸音材： ポリエステル繊維成形品（ポリエステル繊維表皮材被覆）
背面板： 高耐候性めっき鋼板　JIS G 3323 SGMH400-K27　1.6㎜厚
または　フロールボンドⓇ（片面フッ素樹脂フィルムラミネート鋼板）
原　板： 溶融亜鉛めっき鋼板　JIS G 3302 SGC400-Z27　1.6㎜厚
フィルム： フッ素樹脂フィルム　膜厚38μm （18色から選択可能）

側面板： 高耐候性めっき鋼板　JIS G 3323 SGMH400-K27　1.6㎜厚

●フロールボンド®は日鉄建材株式会社の登録商標で、溶融亜鉛めっき鋼板などの原板にフッ素樹脂フィルムをラミネートした高性能化粧鋼板です。●端尺や異形などの特殊品についてはご相談ください。●パネルの設置には専用の固定金具が必要となります。●支柱や基礎材料は製品には含まれません。●※KT55の耐荷重は2.0kN/m2

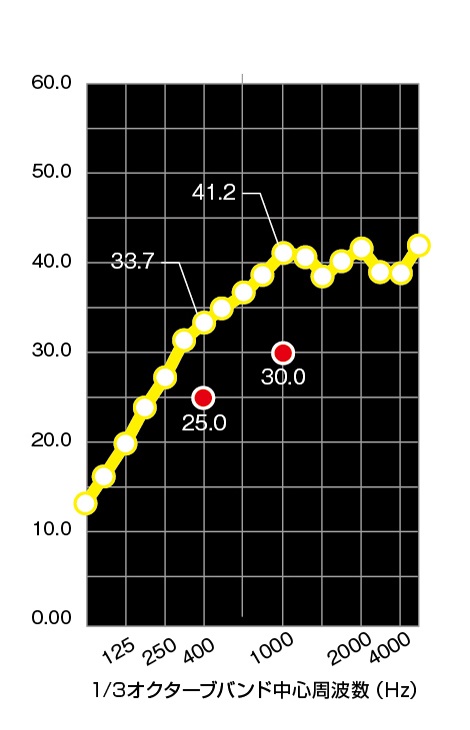

KT-95 残響室法吸音率	KT-95 音響透過損失

KT-55 残響室法吸音率	KT-55 音響透過損失

●は、標準規格における400Hzと1000Hzでの要求値を表します。
測定場所：(一財)小林理学研究所(20020-20521-20020-20520)

背面板仕様の違い：左）彩色　右）非彩色
