防音製品透光性遮音パネル

ライトウインドⓇガラスタイプ

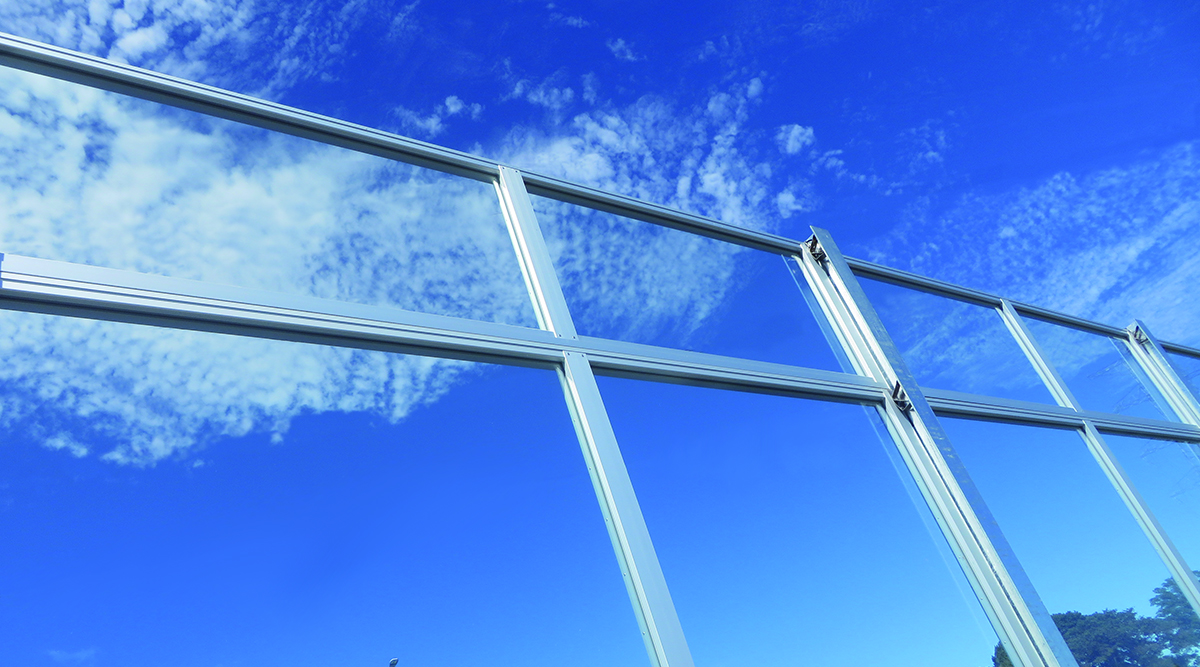

透明板に化学強化合わせガラスを用いた透光パネルです。
高い耐候性と平滑度を有し、長期に渡り透明度を保ちます。

主な特長
主要諸元

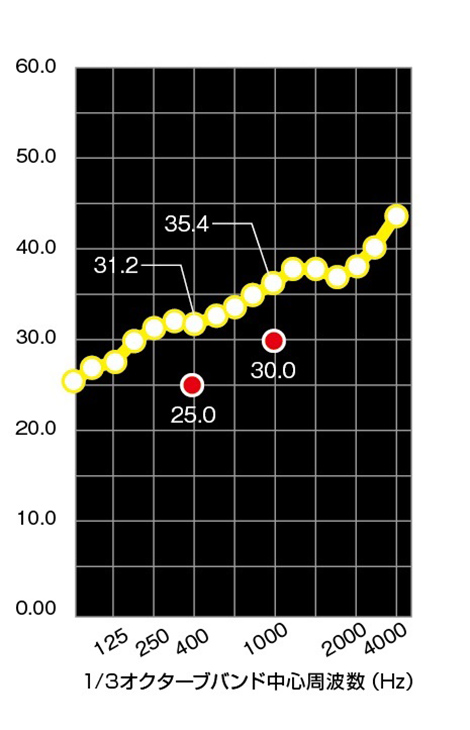

音響性能

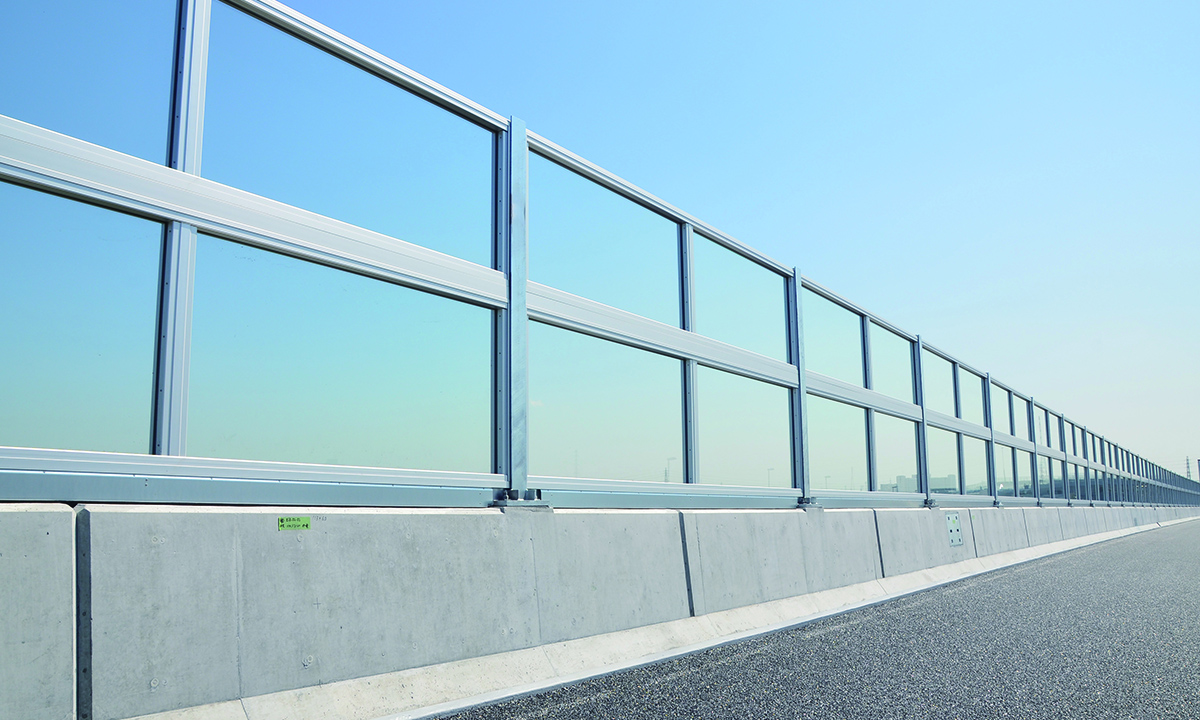

設置事例

主な特長

■金属製吸音パネルと同等以上の遮音性能を有しています。
■洗浄メンテナンスが可能です。

主要諸元

CT3+CT3（ガラス2枚合わせ）
2mスパン用　1000H×95T×1960L　約47㎏/枚
4mスパン用　1000H×95T×3960L　約95㎏/枚

透明板： CT化学強化合わせガラス 3㎜+3㎜
横　枠：アルミニウム合金押出形材　JIS H 4100 A6063S-T5
表面処理：陽極酸化塗装複合皮膜 B種
縦　枠：横枠に同じ
押　縁：横枠に同じ
中　枠：横枠に同じ　但し製品長が2960㎜を超える場合

CT4+CT3（ガラス2枚合わせ）
2mスパン用　2000H×95T×1960L　約93㎏/枚
4mスパン用　2000H×95T×3960L　約187㎏/枚

透明板： CT化学強化合わせガラス CT4㎜+CT3㎜
横　枠：アルミニウム合金押出形材　JIS H 4100 A6063S-T5
表面処理：陽極酸化塗装複合皮膜 B種
縦　枠：横枠に同じ
押　縁：横枠に同じ
中　枠：横枠に同じ　但し製品長が2960㎜を超える場合

CT4+FL10+CT4（ガラス3枚合わせ）
2mスパン用
1000H×95T×1960L　約95㎏/枚
2000H×95T×1960L　約190㎏/枚

4mスパン用
1000H×95T×3960L　約195㎏/枚
2000H×95T×3960L　約385㎏/枚

透明板： CT化学強化合わせガラス・FLフロートガラス CT4㎜+FL10㎜+CT4㎜
横　枠：アルミニウム合金押出形材　JIS H 4100　A6005CS（A6N01S）-T5
表面処理：陽極酸化塗装複合皮膜 B種
縦　枠：アルミニウム合金押出形材　JIS H 4100　A6063S-T5
表面処理：陽極酸化塗装複合皮膜 B種
中　枠：縦枠に同じ　但し製品長が2960㎜を超える場合

●落下防止対策（ワイヤ方式）が必要な場合はパネル側面にアイボルトが付属します。●端尺や異形、などの特殊品についてはご相談ください。●パネルの設置には専用の固定金具が必要となります。●支柱や基礎材料は製品には含まれません。
