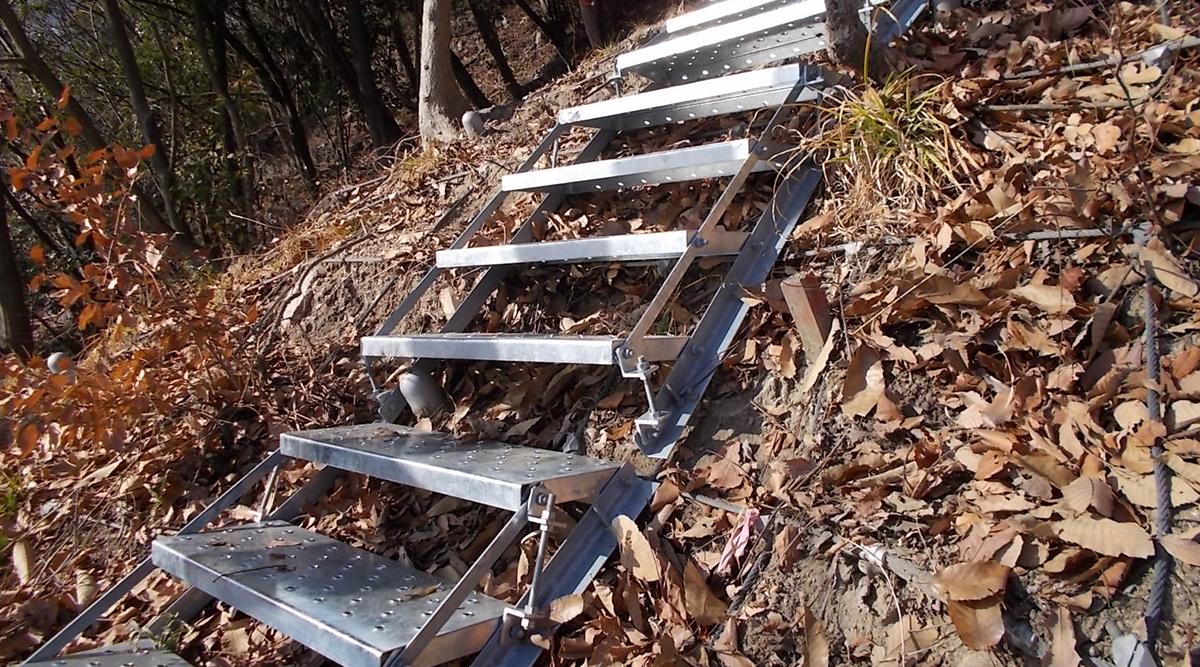

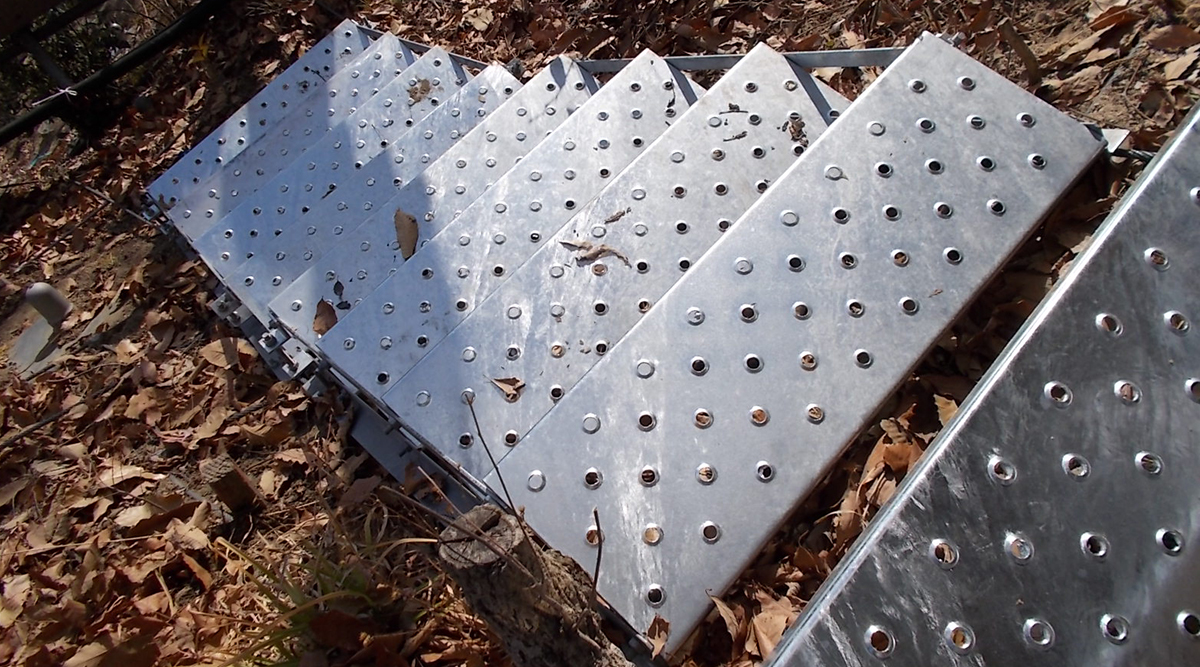

MCステップ

斜面避難階段工「MCステップ」は、津波襲来前に自然斜面を登って避難する時の助けとして、開発した製品です。
非常時に活用することを考慮して、山間部の階段と同様に、階段の踏みしろと蹴上高は、自然斜面の勾配に応じて変化させる構造としており、大規模な切盛土や擁壁構造物は必要としないことから、経済性に優れており、多くの箇所への設置を可能としています。

製品特長

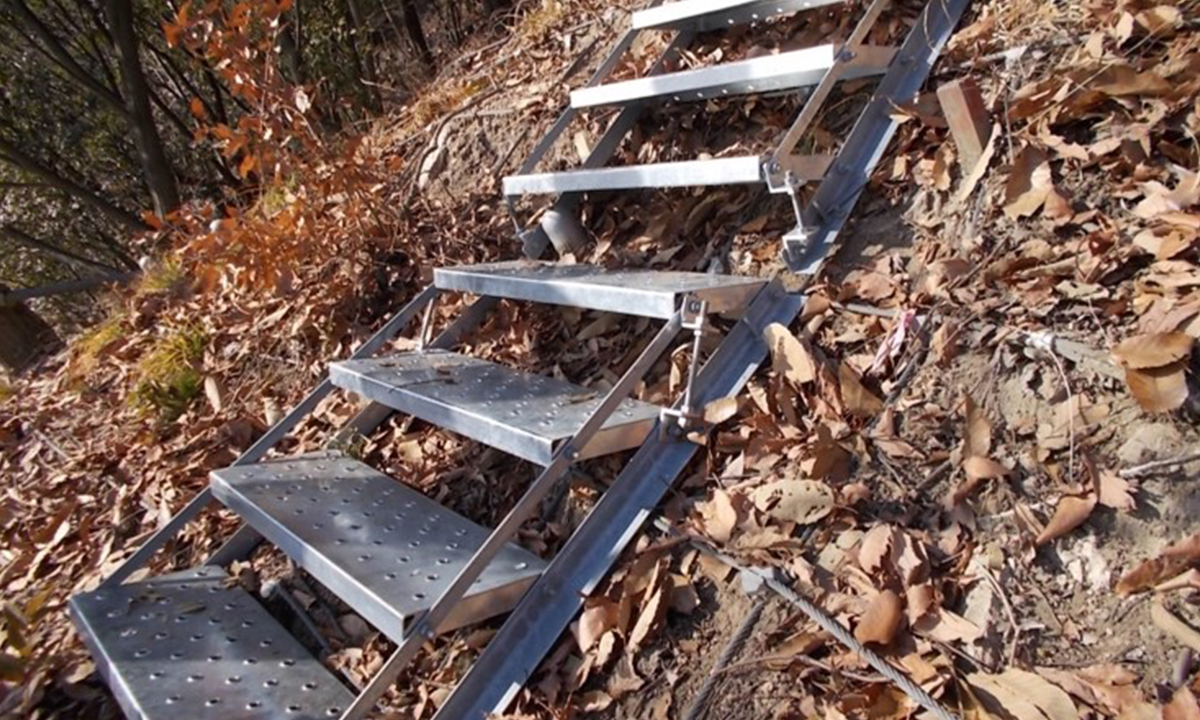

自然斜面勾配への適応性

MCステップは、1:2.0~1:0.5までの勾配に対し、1ユニット毎に自然斜面の勾配に合わせることが可能です。

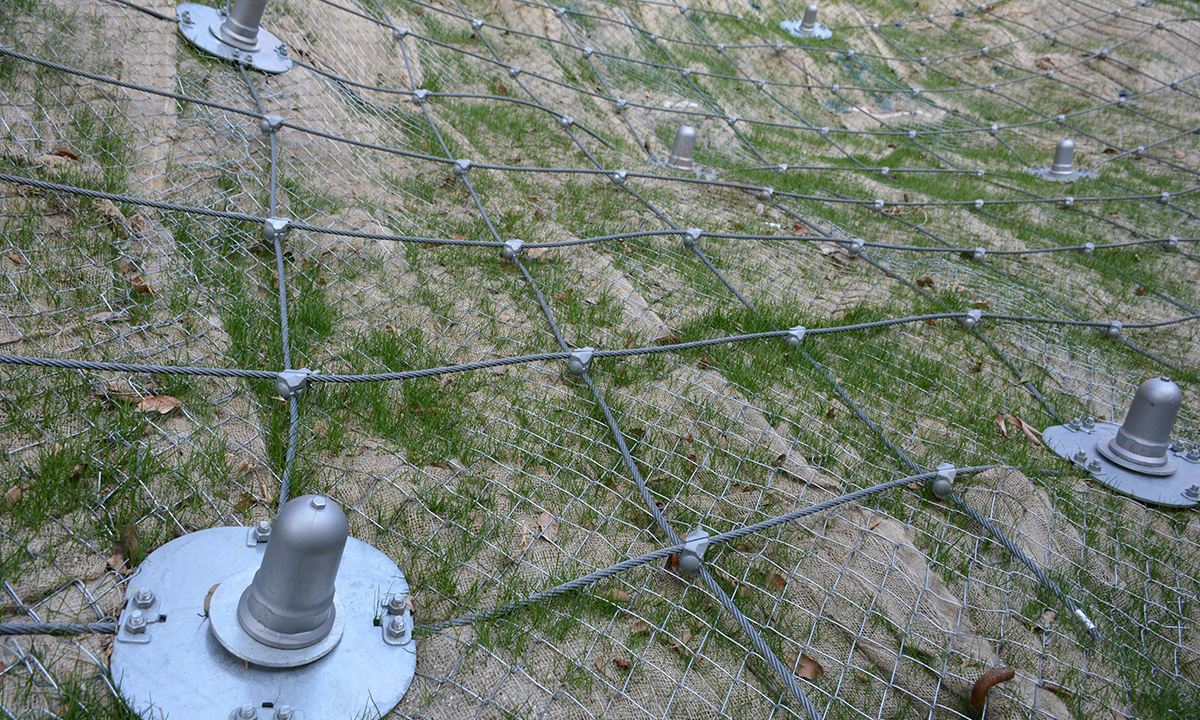

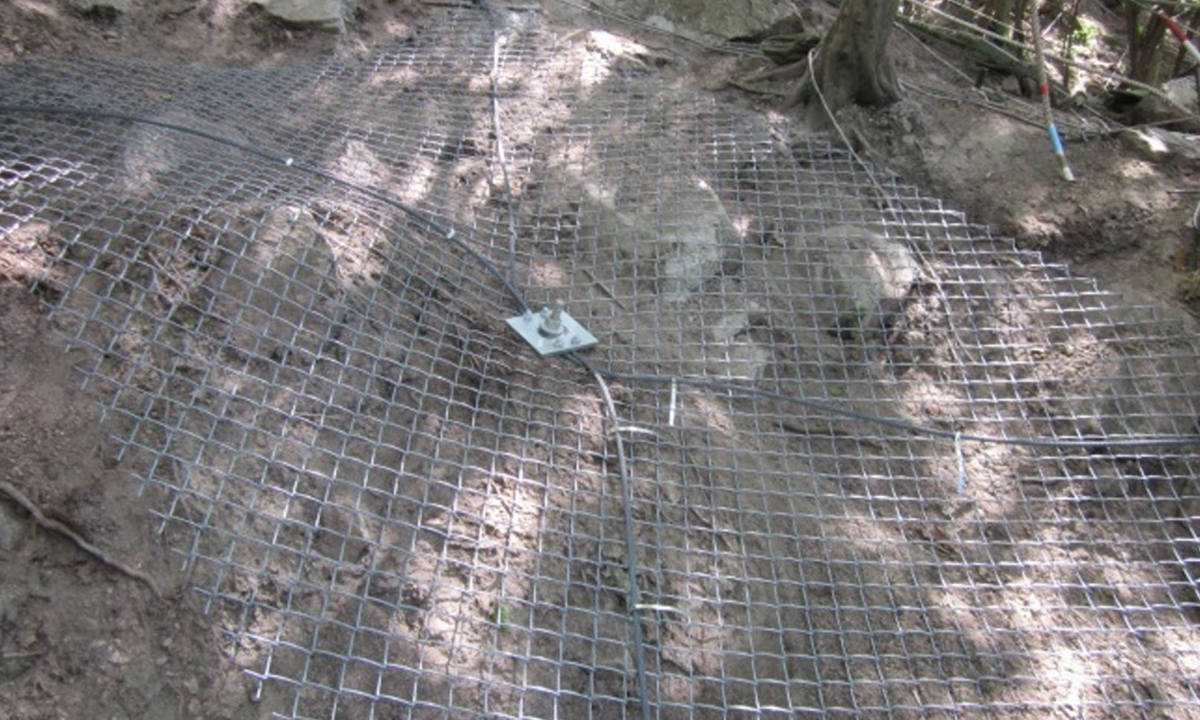

表層崩壊対策との組合せが可能

自然斜面の崩壊土砂抑止工法「ESネット工法」や「DCネット工法」の上に取付が可能です。
MCステップで用いるワイヤロープを「ESネット工法」「DCネット工法」のワイヤロープに接続することで、セメントアンカーを省略することが可能です。

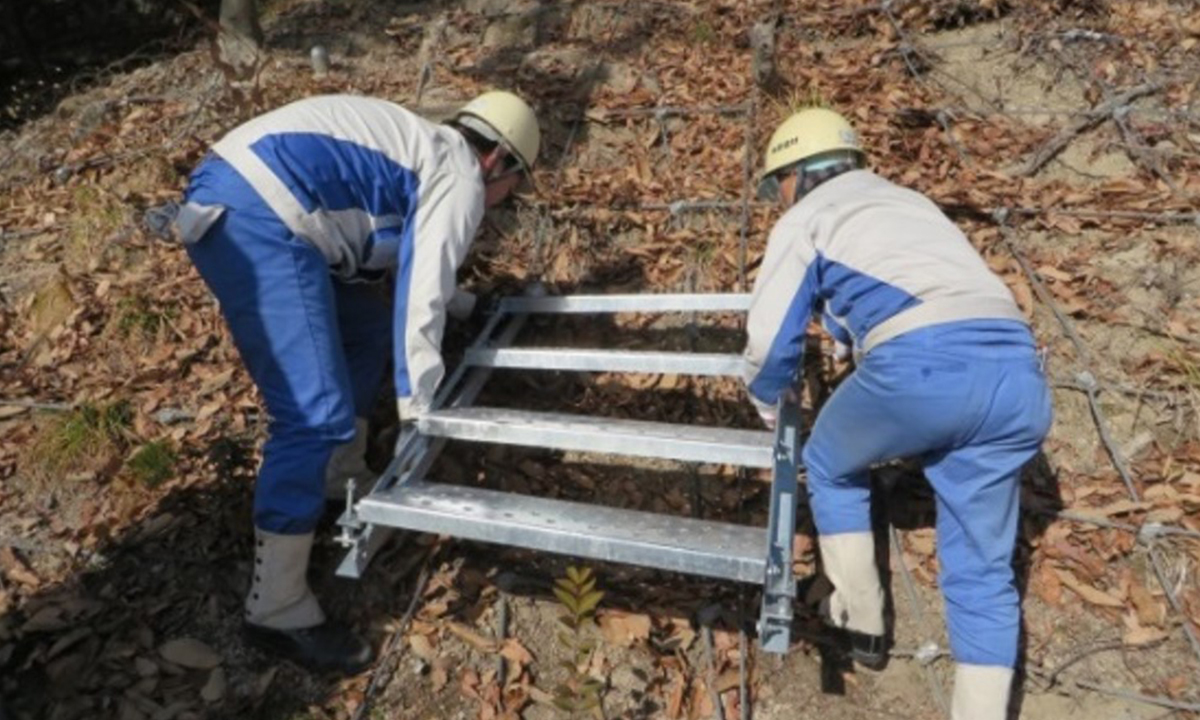

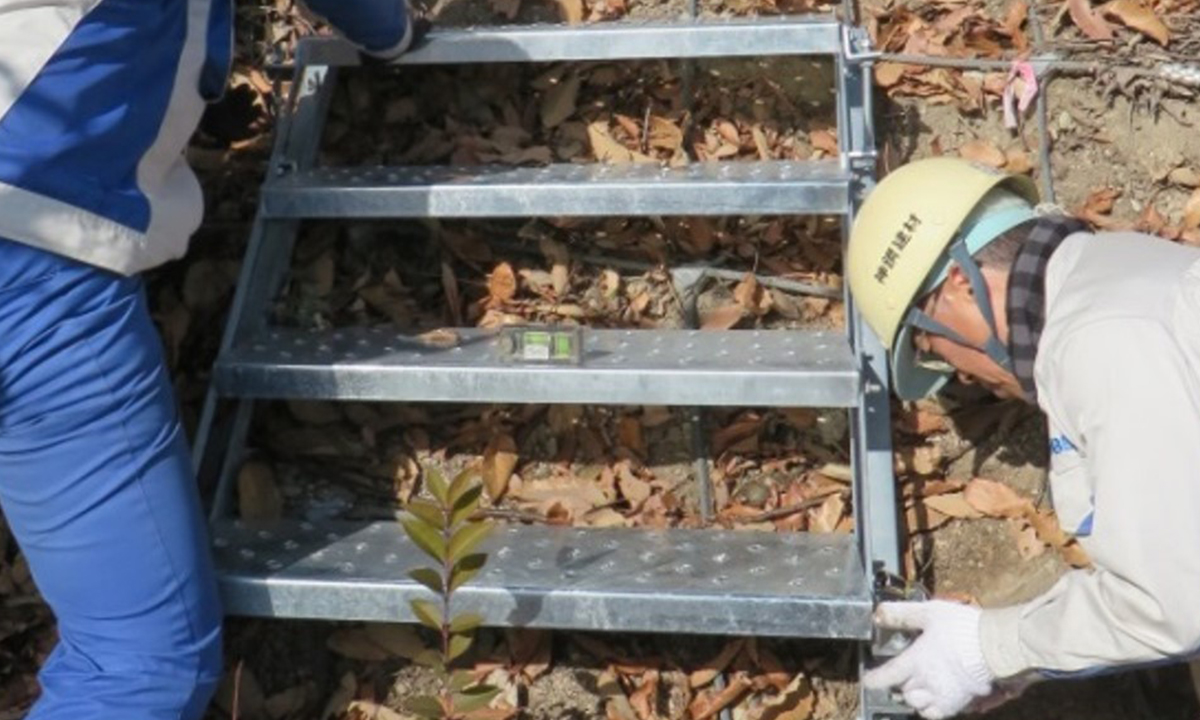

優れた施工性

MCステップは、アンカーで固定したワイヤロープを支持部材として設置できることから、適用勾配内であれば、自然斜面に直接設置することが出来る階段工です。
MCステップは、1ユニット(斜長1.16m、幅0.75m)の重量を30kg/set以下に抑えることで、自然斜面内での運搬を容易にしております。

自由度が高い配置

MCステップは、1ユニット(斜長1.16m、幅0.75m)としており、並列に配置することで幅員を0.75m毎に広げることが可能で、その他、地形の変化に応じた配置の自由度が高い構造です。

優れた経済性

MCステップは、支柱用アンカー、ワイヤロープ、階段ユニットの3種類の部材構成であり、各部材を結束具で固定し、傾斜調整をボルトで行うのみというシンプルな構造であることから、一般的な階段施設や仮設の階段施設に比べ、費用と施工手間を抑えることができます。

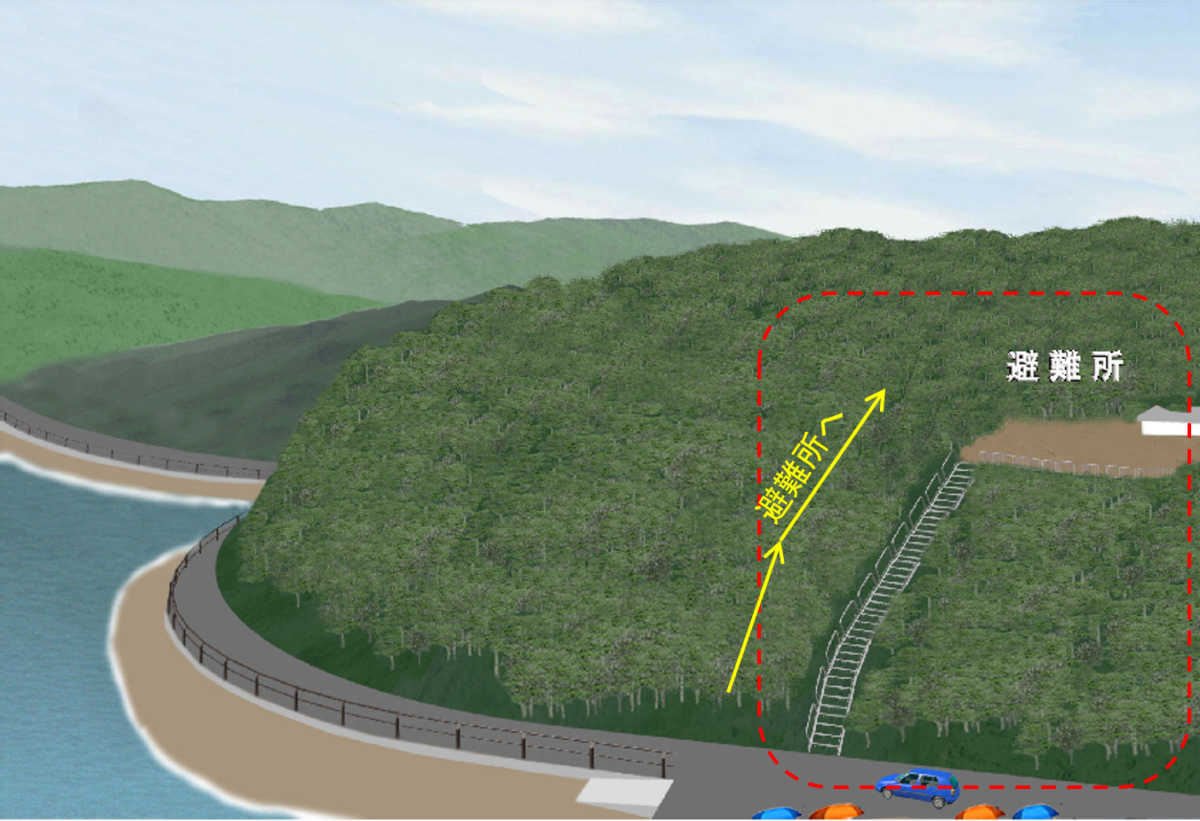

活用イメージ

地震により発生する津波が来襲した時に、即座に山等の高台へ避難する際へ活用ができます。

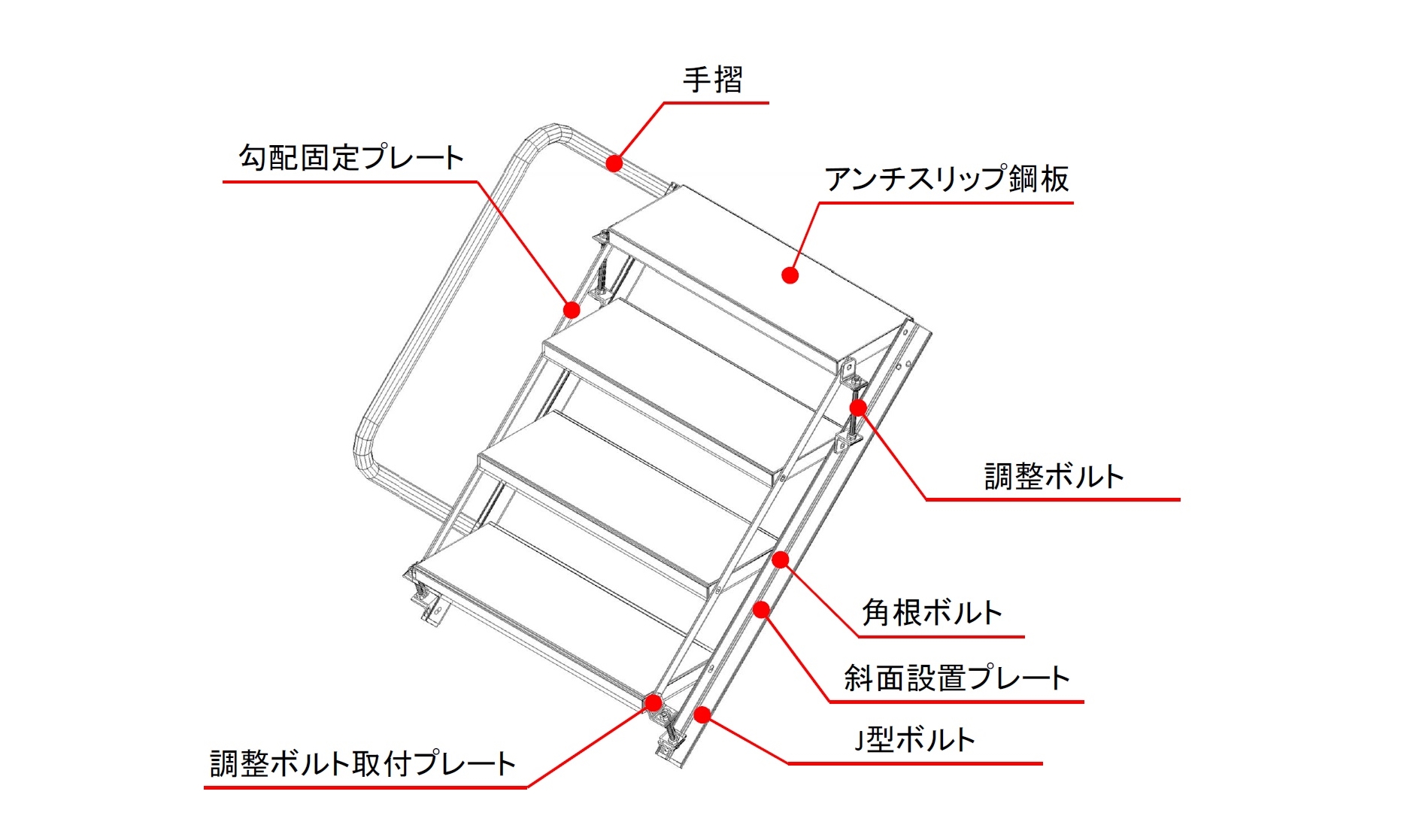

製品構造

資料ダウンロードは
こちらより
