防音製品金属製吸音パネル

サイレンスエス前留め式外装板一体型

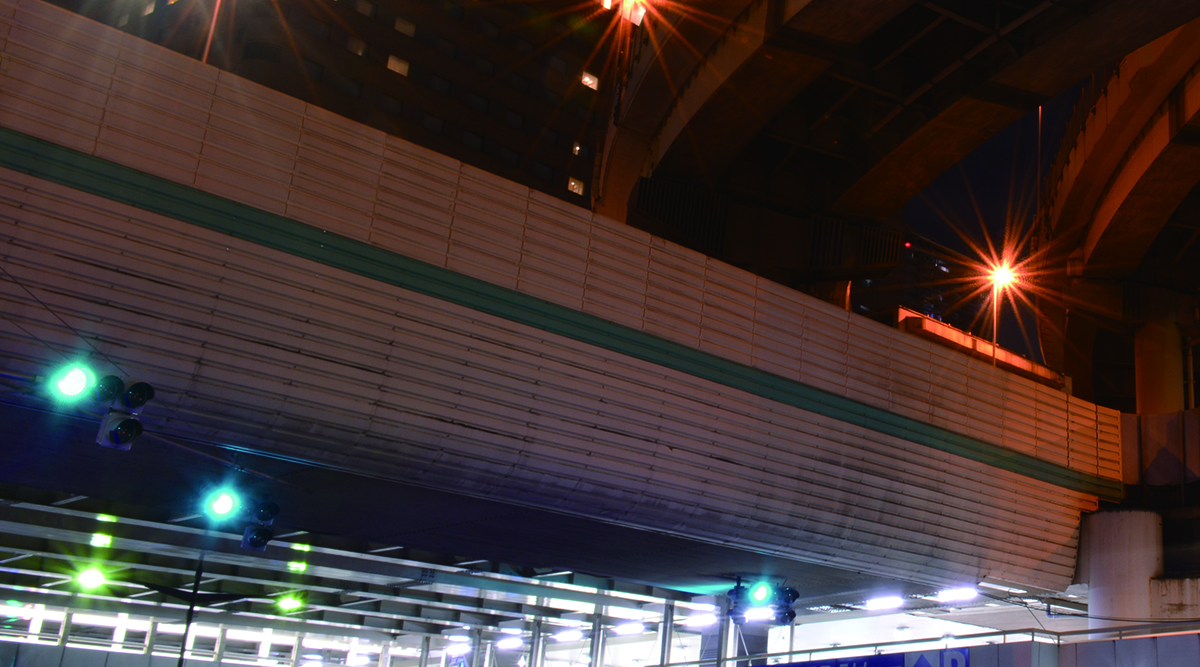

標準型に外装板を一体化させた吸音パネルです。支柱を露出させないので、より良好な外観が求められる都市部に多く設置されています。

主な特長

首都高防音壁の標準規格・仕様を満足しています。
背面板に使用するフロールボンド®は、18色のフィルムから選択できます。
正面板の開口は、統一型と同じルーバー形状に変更できます。

主要諸元

1.5mスパン用 500H×180.6T×1480L 約24㎏/枚
2.0mスパン用 500H×180.6T×1980L 約31㎏/枚

正面板: アルミニウム合金板 JIS H 4000 A5052P 0.6㎜厚 塗装仕上げ
吸音材: ポリエステル繊維成形品(ポリエステル繊維表皮材被覆) 50㎜厚
背面板: フロールボンドⓇ(片面フッ素樹脂フィルムラミネート鋼板)
原 板: 溶融亜鉛めっき鋼板 JIS G 3302 SGC400-Z27 1.2㎜厚
フィルム: フッ素樹脂フィルム 膜厚38μm (18色から選択可能)
側面板: 高耐候性めっき鋼板 JIS G 3323 SGMH400-K27 3.2㎜厚

※イメージの前面板は彩色仕様

製品図

音響性能

残響室法吸音率 音響透過損失

は、標準規格における400Hzと1000Hzでの要求値を表します。
測定場所:東京都立産業技術研究センター(19/98-19/96)

資料ダウンロードは
こちらより
