防災製品落石防護工

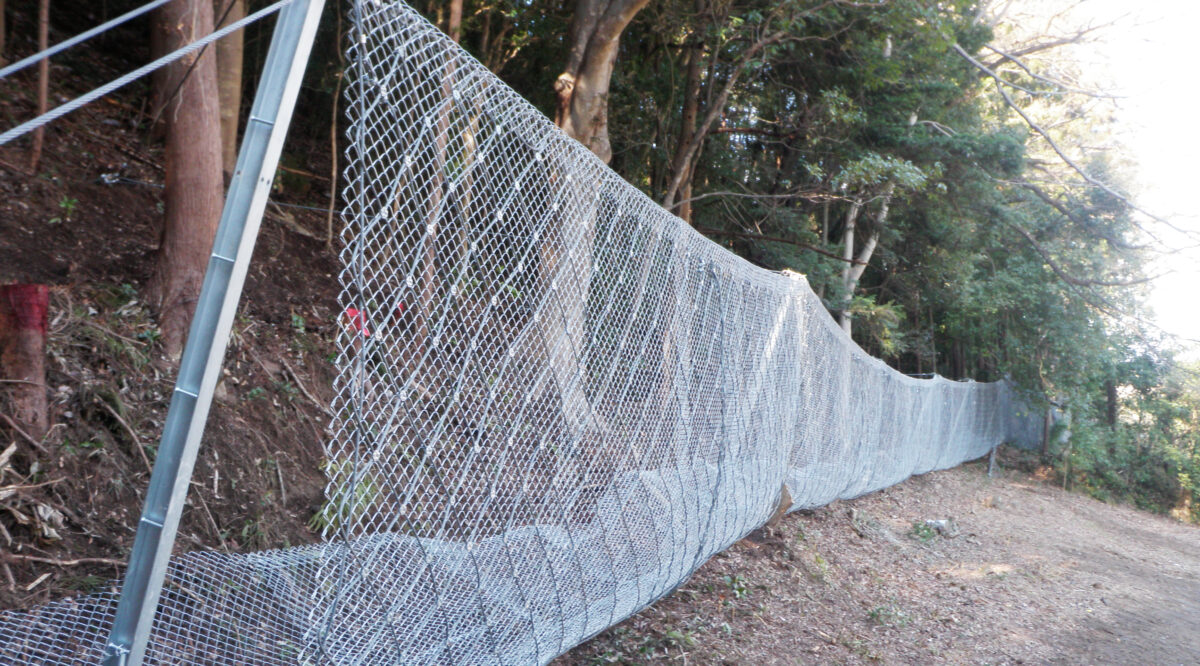

ハイジュールネット(高エネルギー吸収型落石防止柵)

ハイジュールネットは、
1. 支柱間隔5m~10mで、所定の落石エネルギーの吸収が可能であること。
2. 支柱柵高3m~7mで、所定の落石エネルギーの吸収が可能であること。
3. ネットの部分補修が可能であり、かつその部分補修により所定の機能が回復できること。

以上3点を開発目標に掲げ開発された高エネルギー吸収型落石防止柵工法で、250kJ~3000kJまでの落石エネルギーが吸収可能です。その技術は日本のみならず世界各国で広く使用されています。

建設技術審査証明:建設機械施工技術(建審証第0801号)
旧NETIS登録番号:QS-080010-V 「平成30年度評価促進技術」

製品特長

落石エネルギーに応じたタイプが選べます

従来の待ち受け型落石防止柵が有している吸収エネルギーは最大で100kJ前後で、それ以上大きなエネルギーに対しては落石防護擁壁(コンクリート連続擁壁)で対応していましたが、ハイジュールネットは落石防止柵での下記吸収エネルギーを有しています。

吸収エネルギー
(kJ)
型式
有効柵高
ネットの寸法
250 HJN-250 3.0m~4.0m 300×300×(9/10)
500 HJN-500 3.0m~5.0m 200×200×(9/10)
1000 HJN-1000 3.0m~6.0m 200×200×(9/10)
1500 HJN-1500 3.0m~6.0m 150×150×(9/10)
2000 HJN-2000 4.0m~7.0m 140×140×(10/12)
3000 HJN-3000 4.0m~7.0m 140×140×(10/12)



※3000kJとは、9.6tの重錘を32.0m上方から自然落下させた時に発生するエネルギーです。
(9.6×32.0×9.8=3011kJ → 丸めて3000kJ)

強靭なケーブルネットを使用

1本のワイヤロープを特殊な手順で格子状に形成し、ワイヤロープの交点をクリップ金具で、しっかりと締結したケーブルネットを使用しています。

ブレーキエレメントが落石エネルギーを吸収

ブレーキエレメント(緩衝装置)が、大きな落石エネルギーをしっかりと吸収します。
250kJ~3000kJまで、スイスのWSL(スイス連邦 森林・降雪・植栽研究所 自然災害部)の元で行われる実証試験で認証されています。

維持・補修が容易

一度落石を受けても、現地にて簡易な補修で機能を回復いたします。
不具合のネットを全面取り替えには及びません。

優れた支柱構造

支柱の固定部は、ピン構造となっており、支柱に直接落石が衝突してもピンボルトがせん断し、システムを維持する柔構造になっています。

自然に優しい工法

斜面上では、大がかりな基礎を必要としません。樹木の伐採も最小限にとどめ、現状を変えることなく設置することが出来、周辺環境と同化します。

地形に合わせた柵高・支柱間隔

日本国内の地形にあった仕様で、落石条件に応じた柵高、支柱間隔を選ぶことが出来ます。

地盤に合わせたアンカーを選択可能

地盤の状況に応じ、アンカー材を選択致します。
アンカー材は実験データを基にして、計算により定着長を定めます。

エネルギー吸収システム

大規模な落石エネルギーについて、特殊なブレーキエレメントを緩衝装置としてアンカーとケーブル間、またはケーブル間同士に配置し、その落石を柔軟性に富んだ構造で包み込むようにしてエネルギーを吸収します。

実験画像

3.2tの重錘を32mの高さから落下させ、捕捉することを確認しました。

構造(システム)・その他事例紹介

構造(システム)

その他事例紹介

積雪対応…積雪地域にも対応可能です。

支柱自立型…HJN250タイプは直立式もあります。

関連リンク

ハイジュールネット工法の普及と、施工技術の向上を図ることにより、品質の確保と落石による災害から財産や社会資本を守り、環境に配慮した工事の実現に寄与することを目的とした会です。
(カタログのダウンロードは研究会サイトからできます。)
