金属製遮音板 隠蔽型吸音パネル

支柱背面をフロールボンド®(フッ素樹脂フィルムラミネート鋼板)で覆い隠す吸音パネルです。
仕上がりが非常にすっきりしていますので、民地側からの景観性向上に一役かっています。

主な特長

背面板に使用しているフロールボンドは、26色のカラーバリエーションからお選びいただけます。
フロールボンドは防汚Ⅰ種合格品ですので、汚れがつきにくく美観を永く維持します。
支柱間へ落し込み、固定金具打ち込みのみの簡単施工です。
リサイクル可能なポリエステル吸音材も選択可能です。

仕様

寸法表

支柱サイズ H125×125 H150×150 H175×175 H194×150 H200×200 H244×175
寸法 L 160 185 210 229 235 279
L1 95 120 145 164 170 214
参考質量(㎏) 2mスパン用 40.3 41.8 45.2 46.8 47.2 50.1
4mスパン用 70.6 73.6 80.8 83.4 84.4 89.0

技術規格

製品名 標準寸法(mm)
高さ×厚さ×長さ
材質
日鉄サイレンスエス®
隠蔽型吸音パネル
2mスパン用
500×L×1,960
正面板: アルミニウム板 JIS H 4000 A5052P t=1.0mm
背面板: フロールボンド(フッ素樹脂フィルムラミネート鋼板)
原板 溶融亜鉛めっき鋼板 JIS G 3302 SGC400-Z27 t=1.6mm
フィルム フッ素樹脂フィルム t=38μm

側面板: 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm
   または 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm

吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
   または グラスウール吸音材 JIS A 6301 GW-B 32K t=50mm ETFEフィルム t=21μm

4mスパン用
500×L×3,960

※落下防止対策が必要な場合はアイボルト付きになります。
※端尺や異形などの特殊品についてはご相談ください。
※記載以外の支柱サイズ用も製作可能です。

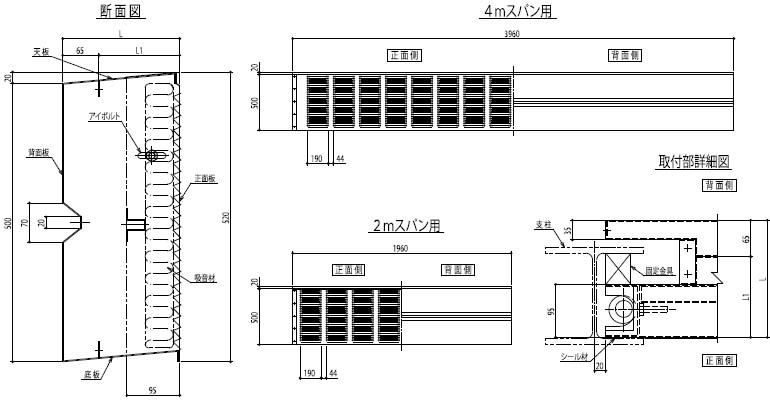

製品図

音響試験データ

残響室法吸音率 音響透過損失

設置例
