金属製遮音板 首都高 前止め吸音パネル

首都高速道路㈱標準仕様の吸音板です。都市型の防音材料として景観性に優れたパネルです。

主な特長

防音性能、耐久性、耐候性に優れています。
施工は支柱にボルト取付構造で、破損時の取替えも簡単です。

仕様

材料規格

製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
首都高
前止め吸音パネル
1.5mスパン用
500×95×1,480
18.0 表面板: アルミニウム板 JIS H 4000 A5052P t=0.6mm
本体: フロールボンド(フッ素樹脂フィルムラミネート鋼板) t=1.2mm
サイドフレーム: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=3.2mm
吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
 または グラスウール吸音材 JIS A 6301 GW-B 32K t=50mm
ETFEフィルム t=21μm + 撥水ガラスクロス
2mスパン用
500×95×1,980
22.0

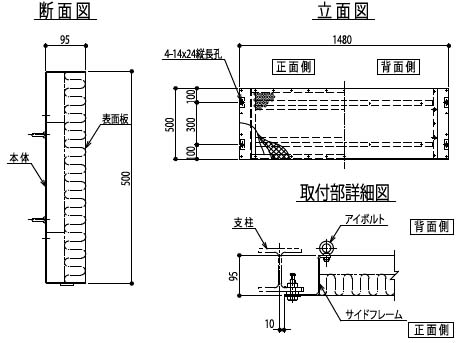

製品図

音響試験データ

残響室法吸音率 音響透過損失

設置例
