金属製遮音板 鉄道産業防音パネル
鉄道騒音や産業騒音をターゲットに開発された吸音パネルです。
従来の防音壁と同じパネル厚さのＫＴ－９５と、薄型のＫＴ－５５の２種類をご用意しております。
主な特長
■日本製鉄株式会社の高耐候性めっき鋼板『スーパーダイマ®』を使用しているので耐候性に優れています。
■背面側にフロールボンドを使用することにより着色も可能です。
■風荷重３．０ｋＮ／m2にも耐えうる構造です。
■固定金具タイプとジャッキボルトタイプのどちらでも製作可能です。
■パネル厚さ55mmのＫＴ－５５は、支柱サイズH100から取付可能です。
仕様
材料規格
| 製品名 | 標準寸法（mm） 高さ×厚さ×長さ |
参考質量（㎏） | 材質 |
|---|---|---|---|
| 鉄道産業防音パネル ＫＴ－９５ |
２ｍスパン用 500×95×1,960 |
28.4 | 正面板： 高耐候性めっき鋼板 NSDC400-K27 t=0.6mm または アルミニウム板 JIS H 4000 A5052P t=1.0mm 背面板： 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm 側面板： 高耐候性めっき鋼板 NSDH400-K27 t=1.6mm 吸音材： ポリエステル繊維吸音材（表層 撥水・難燃処理） |
| ４ｍスパン用 500×95×3,960 |
55.5 | ||
| 鉄道産業防音パネル ＫＴ－５５ |
２ｍスパン用 500×55×1,960 |
25.0 |

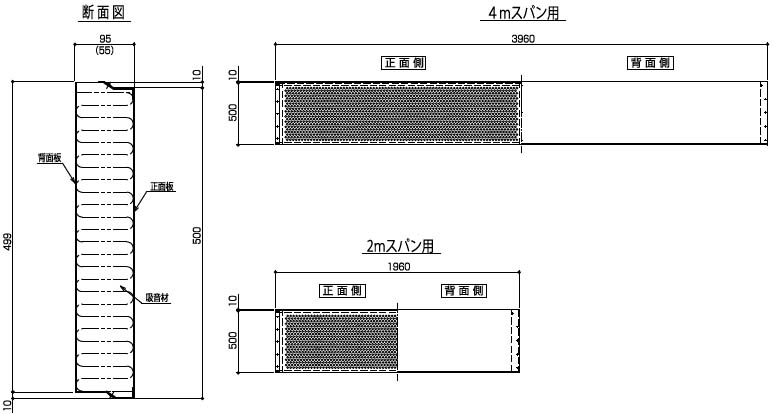

製品図
音響試験データ
| ＫＴ－９５ | ＫＴ－５５ | ||
| 残響室法吸音率 | 音響透過損失 | 残響室法吸音率 | 音響透過損失 |
 |
 |
 |
 |
設置例
- ＫＴ－９５（固定金具タイプ）
- ＫＴ－５５（ジャッキボルトタイプ）
