金属製遮音板 首都高 外装一体型吸音パネル

支柱背面を隠蔽する外装一体型吸音板は、より良好な外景観が求められる都心部を中心に設置されています。

主な特長

豊富なカラーバリエーションからお選びいただけます。
ボルトを使わない静音型バネ固定タイプもご用意しております。

仕様

材料規格

製品名 標準寸法(mm)
高さ×厚さ×長さ
参考質量(㎏) 材質
首都高
外装一体型
吸音パネル
1.5mスパン用
500×180.6×1,480
23.2 表面板: アルミニウム板 JIS H 4000 A5052P t=0.6mm
本体: フロールボンド(フッ素樹脂フィルムラミネート鋼板) t=1.2mm
サイドフレーム: 溶融亜鉛めっき鋼板 JIS G 3302 SGH400-Z27 t=1.6mm
吸音材: ポリエステル繊維吸音材(表層 撥水・難燃処理) t=50mm
 または グラスウール吸音材 JIS A 6301 GW-B 32K t=50mm
ETFEフィルム t=21μm + 撥水ガラスクロス
2mスパン用
500×180.6×1,980
28.6

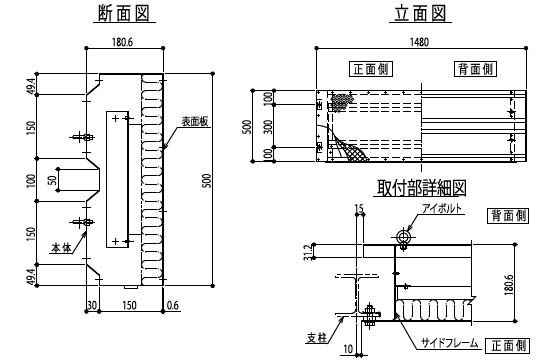

製品図

音響試験データ

残響室法吸音率 音響透過損失

設置例
