防音製品金属製吸音パネル

サイレンスエス前背面分離型

NETIS登録番号
KK-080007-A
(NETIS掲載期間終了)

前面と背面に分離されたパネル構造で支柱を覆い隠し、景観性を高めます。従来の落とし込み施工とは異なり、任意のパネルの着脱が可能で維持管理性に貢献します。

NETIS登録番号
KK-080007-A
(NETIS掲載期間終了)

主な特長

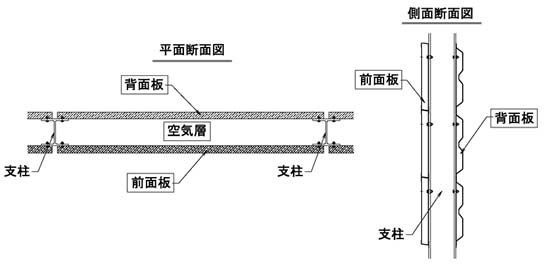

前面板(吸音)と背面板(遮音)で支柱を挟み込んで空気層を確保し、十分な音響性能を実現しました。
独自の嵌合方式により任意のパネルの着脱が可能となり、事故復旧での作業時間を大幅に短縮できます。
前面板は、従来パネルに比べて開口率が大幅に向上しており、金属の質感が目立たず光の反射も抑えられます。
支柱背面隠蔽型とは異なり、パネルの寸法形状は支柱の大きさに影響されません。
軽量ユニットのため現場での取り扱いが容易です。

主要諸元

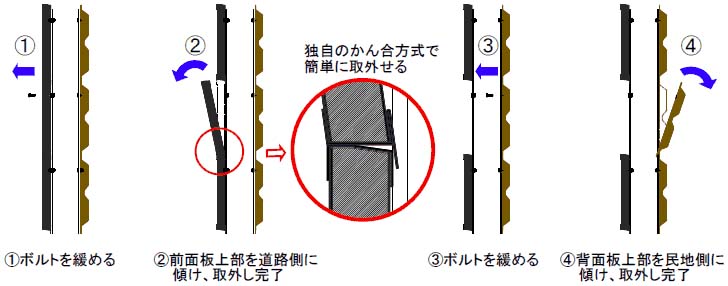

一般的なパネルは落とし込み施工となるため、事故などで破損しやすい下の方のパネルを交換する際には、上に積まれているパネルを全て取り外さなければなりませんでした。前背面分離型は道路側からの片側施工が可能となるので、任意のパネルだけを交換することができます。

●フロールボンド®は、日鉄建材株式会社の登録商標で、溶融亜鉛めっき鋼板などの原板にフッ素樹脂フィルムをラミネートした高性能化粧鋼板です。詳しくは47ページをご参照ください。●端尺や異形などの特殊品についてはご相談ください。●パネルの設置には専用の取付金具が必要となります。●支柱や基礎材料は製品には含まれません。

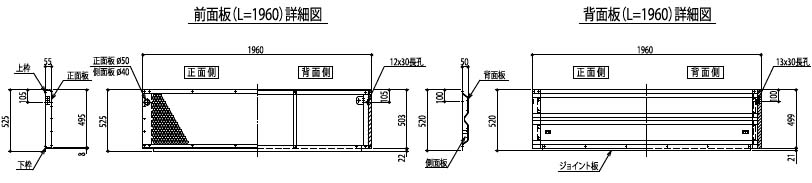

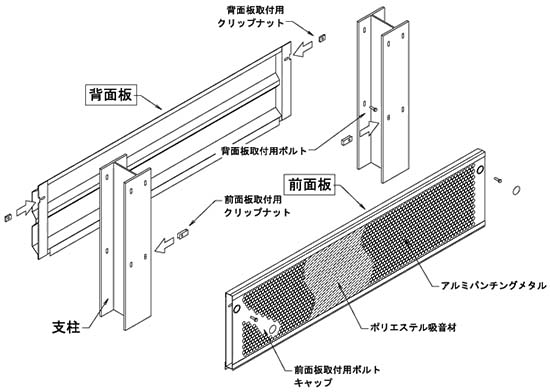

製品図

前面板 500H×55T×1980(3980)L 約14(27)kg/枚
前面板: アルミニウム合金板 JIS H 4000 A5052P 1.0㎜厚
吸音材: ポリエステル繊維成形品(ポリエステル繊維表皮材被覆) 50㎜厚
枠 材: 高耐候性めっき鋼板 JIS G 3323 SGMH400-K27 1.6㎜厚

背面板 500H×50T×1980(3980)L 約17(33)kg/枚
背面板: フロールボンドⓇ(片面フッ素樹脂フィルムラミネート鋼板)
原  板; 溶融亜鉛めっき鋼板 JIS G 3302 SGC400-Z27 1.6㎜厚
フィルム; フッ素樹脂フィルム 膜厚38μm(18色から選択可能)
側面板: 高耐候性めっき鋼板 JIS G 3323 SGMH400-K27 1.6㎜厚

音響性能

残響室法吸音率 音響透過損失

は、標準規格における400Hzと1000Hzでの要求値を表します。
測定場所:(一財)小林理学研究所(14001-14501)

設置事例

資料ダウンロードは
こちらより
