ガードフェンス景観に配慮した防護柵

ガードパイプGp-N

NETIS 登録番号 CB-100014-A

主な特長

景観に配慮した防護柵の整備ガイドライン(以下、景観ガイドライン)」対応型ガードパイプです。
「標準型ガードバイプ」の景観性を高めた改良型です。
「価格」は、標準型ガードバイプと同一価格です。

親和性

景観ガイドラインに記載されている、親和性に特に配慮した防護柵です。

ビーム上端からボルトの突起を完全に無くしました。(中間ボルトの頭も突出しません)
ボルトの頭の高さを低く抑えました。(従来の六角ボルトに対して頭の高さが半分)
端部の視認性が向上しました。(反射部材付きで夜間も視認性向上)

接続部 中間部 端部 ボルト
Gp-N
標準Gp

景観性

標準ガードバイプの透過性をそのままに、ビームの連続性を高め防護柵の景観性を向上しています。

ブラケットを片持ちとし、道路側からは見えなくしました。
接続部の2本の目地を1本とし、スッキリとした印象としました。
ボルトを目立たない位置に配置し、景観塗装品には、目立たない黒色を採用しました。
支柱キャップを改良し、頭部の突出を小さくしました。

頭部突出量、接合部目地 ブラケット形状、ボルト配置状況
Gp-N
標準Gp

施工面への対応

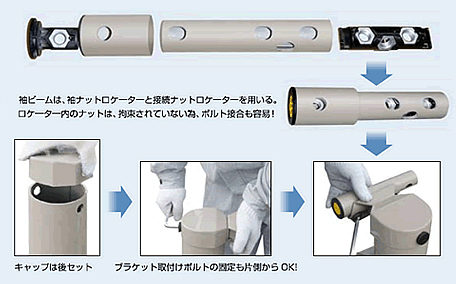

ボルトの片側留めの「締め付けにくさ」を、新しい技術を用いて解決しています。

 「ナットロケーター *」の採用により、片留め施工が容易となりました。
ナットは共回り防止機構となっており、支柱、ビーム共に片側からの施工が可能です。
支柱キャップは、打ち込み後に取り付けるため、キャップ補修等は不要です。

*「ナットロケーター」は特許出願中
*「ナットロケーター」は特許出願中

性 能

安全面の検証

車両用防護柵としての安全性能は、標準ガードパイプと同等です。

支柱、ビームは、標準ガードパイプと同じ「径」「板厚」「間隔」を採用しています。
インナースリーブの「長さ」も標準ガードパイプと同じです。
ブラケットの取付構造を改良したため、実車衝突実験で「飛散防止性能」の確認を実施しています。

Gp-N実車衝突実験の映像

仕 様

型式

C種 B種 A種
路側 土中 Gp-C-3EN Gp-B-3EN Gp-A-3EN
路側 構造物 Gp-C-2BN Gp-B-2BN Gp-A-2BN
歩車道境界 土中 Gp-Cp-2EN Gp-Bp-2EN Gp-Ap-2EN
歩車道境界 構造物 Gp-Cp-2BN Gp-Bp-2BN Gp-Ap-2BN

施工事例

ガードフェンス
